1关于led显示屏使用中应注意的事项

关于led显示屏使用中应注意的事项:

一、 开关led显示屏注意事项:
     1 开关顺序:
       开屏时:先开机,后开屏。
       关屏时:先关屏,后关机

(先关计算机不关显示屏,会造成屏体出现高亮点,烧毁灯管,后果严重。)
     2、开关屏时间隔时间要大于 5分钟。
     3、计算机进入工程控制软件后,方可开屏通电。
     4、避免在全白屏幕状态下开屏,因为此时系统的冲击电流最大。
     5、避免在失控状态下开屏,因为此时系统的冲击电流最大。
        A计算机没有进入控制软件等程序;
        B 计算机未通电;
        C 控制部分电源未打开。
     6.环境温度过高或散热条件不好时,应注意不要长时间开屏。
     7.电子显示屏体一部分出现一行非常亮时,应注意及时关屏,在此状态下不宜长时间开屏。
     8.经常出现显示屏的电源开关跳闸,应及时检查屏体或更换电源开关。
     9.定期检查挂接处的牢固情况。如有松动现象,注意及时调整,,重新加固或更新吊件。
     10.根据大屏幕显示屏屏体、控制部分所处环境情况,避免虫咬,必要时应放置防鼠药。

二、 控制部分的更改、变动注意事项
     1.计算机、控制部分的电源线零、火不能反接,应严格按原来的位置插接。如有外设,连接完毕后,应测试机壳

是否带电。
     2.移动计算机等控制设备时,通电前应首先检查联接线、控制板有无松动现象。
     3.不能随意改动通讯线、扁平联接线的位置、长度。
     4.移动后如发现短路、跳闸、烧线、冒烟等异常显现时,不应反复通电测试,应及时查找问题。

软件操作使用注意事项
     1 软件备份:WIN2003、WINXP、应用程序、软件安装程序、数据库等。
     建议使用“一键还原”软件,操作方便。
     2 熟练掌握安装方法、原始数据恢复、备份。
     3 掌握控制参数的设置、基础数据预置的修改
     4 熟练使用程序、操作与编辑。
     5 定期检查病毒,删除无关的数据
     6.非专职人员,请勿操作软件系统。

2室内显示屏的安装方式

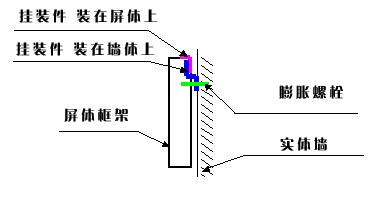

1)挂装(贴墙装)

适用于10平方米以下的显示屏。墙体要求是实墙体或悬挂处有混凝土梁。空心砖或简易隔档均不适此安装方法。

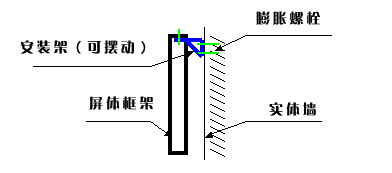

2)架装适用于10平方米以上的显示屏,且便于维修。其他具体要求同贴墙装一样。

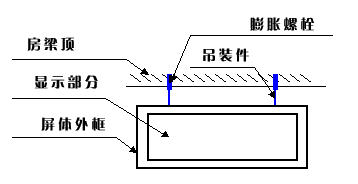

3)吊装适用与10平方米以下的显示屏,此安装方式必须要有适合安装的地点,如上方有横梁或过梁处。且屏体一般需要加后盖。

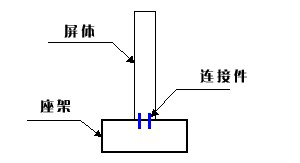

4)座装座装可分为:

    可移动座装:指座架单独加工而成。放置于地面,可以移动。

固定式座庄:指座架是与地面或墙面相连接的固定式座架。



3LED显示屏使用流程说明


为保证我们的产品可以在合理条件下正常使用,得到您对产品的认可,我们将简述产品的使用流程以及注意事项,请认真阅读后,再进行LED显示屏的安装和调试工作。

1 使用硬件设备清单:

LED显示屏 信号连接线 电源连接线 系统控制卡(装载在电脑内)系统接受收卡(装载在LED显示屏内)台式电脑(含DVI视频输出 及 串口) 显示屏 以及相关附属配件

2 使用流程

硬件安装步骤如下:
1、 把DVI显示卡插于主板的AGP插槽,安装好该卡的驱动程序;
2、 将数据采集卡插于空的PCI插槽(如果有使用)
3、 用DVI电缆线把数据采集卡与显示卡连接在一起;
4、 把控制线与串口(Rs232)相连(可选,灵星雨系统需要);
5、 用网线与接收卡相连;(具体条数根据工程图纸)
6、 检查连接无误即可进行设置或上电调试。

软件安装步骤如下:
1、显卡驱动安装
将显卡驱动程序光盘插入光驱,即可自动进入安装状态,请按提示操作即可。首先安装DirectX8.1;然后再安装驱动程序;最后安装控制面板。
2、播放软件
安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱,复制或安装所有的程序到计算机上。

3 电子屏操作步骤(重要)

1、 开屏:请先打开计算机,再打开电子屏。为各设备通入电源(确保输入电压符合产品要求)打开LED屏体(屏体通电瞬间会有区域性的闪烁,表明屏体通电),打开计算机,务必确保显卡设置正确(不正确会没有显示画面,即黑屏),打开控制软件 ,进行基本的像素尺寸和显示区域设置(此设置并不影响LED显示屏画面的显示)
2、关屏:首先关掉LED屏体电源,关掉控制软件,再正确的关闭计算机。

4、发现问题

1 检查各接线方式是否正确,包括,强电部分的连接(弱电部分已经在生产企业测试完成),信号连接是否正确,主要为系统接收卡输入与输出方向是否正确,接收卡上有方向示意。系统连接是否正确(请翻阅系统连接说明)计算机软件部分是否完成安装,包括显卡的设置(请翻阅显卡设置说明)和控制软件安装。

5、注意事项

1、遵守《用户使用手册》中的操作步骤;
2、防潮,湿度要求为:最高工作温度时,LED显示屏应小于相对湿度为92%
3、温度适当,温度要求为:工作环境温度 -20°C≤t≤80°C、贮存环境温度 -40°C≤t≤60°C
4、供电电源要符合要求:LED显示屏的供电电源电压:220V±10% 频率:50HZ±5% 安全大地接触可靠,地线与零线隔离可靠,接入电源远离大功率用电设备。

在操作流程中的其他问题,请翻阅我们相关的说明,如再有疑问请联系我们。

户外LED显示屏(模组)日常维护说明

1   多块模组连续不亮或有异常:检查信号方向第一块不正常模组的排线和电源线是否接触良好,如模组无LED亮,则表明无电源输入,请检查电源部分(可用万用表检查),如出现花色(有色彩混乱的亮点)则表明模组无信号输入,请检查第一块不正常模组的排线的输入端是否接触紧密,可多次拔插测试,如问题依旧可以调换新的排线。

单模组不亮:检查该模组的电源供应是否良好,主要是检查模组上的电源插座是否有松动。如整块模组出现颜色混乱或者色彩不一致(但有信号输入,有正确的画面)则为信号传输排县接触不良,重新插拔排线,或者更换测试过的排线。如更换良好的排线仍有同样问题,请察看PCB板的接口是否出现问题。

3   单灯不亮问题检测方法:用万用表检查LED是否损坏,如果灯坏了就按下面第5项换灯。具体测灯方法:把万用表打到电阻X1档,指针式万用表黑表笔接LED的正极,红表笔接负极(数字表黑笔接负,红笔接正),如果LED亮,所测的灯是好的,如果灯不亮,所测的灯是坏的。

4   LED坏点维护(失控点):经过单灯检测确认为 LED损坏,则根据实际需求,选择性采用下列维护方法。
4-1正面维护:用对应型号的螺丝刀从正面将固定面罩螺丝去除掉(注意保留好螺丝),取下面罩,进行换灯(请按照下面换灯方法换灯),换灯和胶体密封结束后,将原面罩复原,上紧螺丝(上螺丝时请注意不要压住灯),最后如有胶体残留在LED表面请细心清除胶体。

4-2 背面维护:用对应型号的螺丝刀从背面将螺丝去除掉(注意保留好螺丝),拔掉信号排线,为安全请不要拔掉电源连接线,以防止意外,小心将模组从钣金孔中取出,移到箱体背面,然后依照正面维护方法对单个模组进行维护换灯(请按照下面换灯方法换灯)或者检修其它。

5   换灯:将损坏LED周围的胶体用尖利工具(如镊子)去除掉,并使LED针脚清楚的表露在视线中,右手用镊子夹住LED,左手用烙铁(温度大约为40度左右,过高温度将对LED造成损伤)接触焊锡,并做稍许停留(不超过3秒钟,如超过时间但并不达到拆卸要求,请冷却后再重新尝试)将焊锡融化,用镊子将LED去掉。将符合要求的LED灯正确的插入PCB电路板的孔中,(LED灯的长脚为正极,短脚为负极,PCB方孔LED正极针脚插孔,圆孔LED的负极针脚插孔),将少许焊锡丝融化,黏合在烙铁头上,用镊子调整好LED方向,使其平稳,将焊锡焊于LEDPCB相连处,用相同类型的胶体(PH=7)密封好LED



系统故障排除-八步排除led显示屏系统故障

1步:检查显卡设置部分是否设置好,根据需要设置方法在光盘电子档中有,请查阅。

2步:检查系统基本连接,如 DVI 线,网线插口是否正确,主控卡与电脑PCI 插曹的连接,串口线连接等,连接方法已经有图例,请认真查阅参考

3步:检查电脑及LED电源系统是否满足使用需求。当LED屏体电源不足时,当显接近白色(耗电多)会引起画面闪烁,根据箱体电源需求配制合适供电电源。

4步:检查发送卡的绿灯是否有规律闪烁,闪烁转第6步,如果不闪烁,重新启动,没进win98/2k/xp之前检查绿灯是否有规律闪烁, 如闪烁转第二步操作,请检查DVI线连线是否连接好,如果问题没解决为发送卡、显卡和DV线I三者之一有故障,请分别更换后重复第3步。

5步:请按软件说明进行设置或重新安装后再设置,直到发送卡绿灯闪烁,否则重复第3步。

6步:检查接收卡绿灯(数据灯)是否与发送卡绿灯同步闪烁,如果闪烁转第8步,检查红灯(电源)是否亮,如果亮转第7步,不亮检查黄灯(电源保护)是否亮,如不亮检查电源是否接反或电源无输出,如亮检查电源电压是否为5V,如是关掉电源,去掉转接卡及排线再试,如问题没解决为接收卡故障,更换接收卡,重复第6步。

7步:检查网线是否连接良好或太长(必须使用标准的超5类网线,无中继器的网线最长距离小与100),检查网线是否按标准制作(请查阅统安装与设置),如问题没解决为接收卡故障,更换接收卡,重复第6步。

8步:检查大屏电源灯是否亮,如不亮转第7步,检查转接卡接口定义线是否与单元板匹配。

注意:大部分屏体连接好后,都有可能出现局部某箱体无画面或者花屏,由于网线的RJ45接口连接不牢固,或者接收卡电源没有连接,导致信号没有传过去,所以请重新拔插网线(或者调换),或插上接收卡电源(注意方向)都能解决问题
