室内P4显示屏安装教程一览

更新日期:2018-10-17浏览次数:4627
       越来越多的用户为了节省安装成本以及购买成本,会选择自己购买钢结构,模组,排线,电源,控制卡等原材料,然后把LED显示屏由一块块模组组装成整屏,对于懂技术的人而言,这些都是小问题,对于不熟悉的人而言,宁愿买组装好的LED显示屏,然后再请当地的人安装钢结构与LED屏。那么如何才能熟练掌握钢结构与LED显示屏的安装呢,深圳LED显示屏厂家为您详解P4室内LED显示屏从钢结构到模组再到整屏的安装。

在安装之前,先根据要安装的长和宽来计算所需要的模组数量,如果安装的屏体为P4室内全彩LED显示屏,长需要20块模组,高需要18块模组,而模组尺寸为256*128mm,那么显示屏的长为:256*20=5120mm,宽为:128*18=2304mm,屏体面积为5.12*2.304=11.79648┫,上下左右各加10mm的边框(除去包不锈钢用去2mm,最后板的接缝为5-8mm。上下的包边可以留到上面从正面看看不到),边框尺寸为5140mm*2324mm

  一、首先做边框

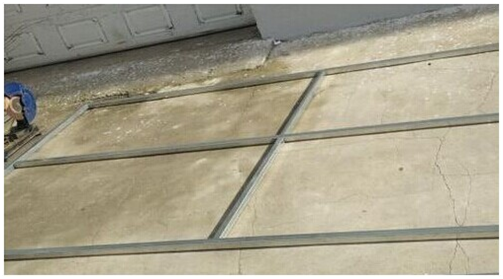

  从市场上买4*4的方钢42*24根(6米长),先用4*4的方钢做一个田字架,大边框的尺寸为5170mm*2354mm,因为小边框内的尺寸才是装屏的尺寸,方钢为40mm,所以是这个尺寸。焊的时候用钢角尺尽可能的焊好90度角。中间那个尺寸不重要。田字架做好后,开始在上面焊小方钢,小方钢的内部尺寸为5130mm*2314mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。

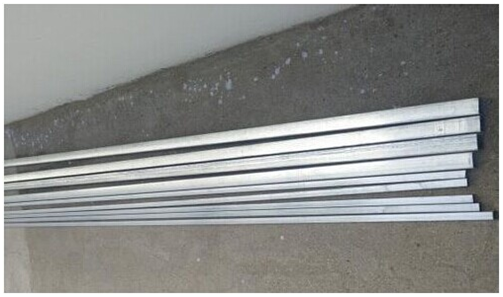

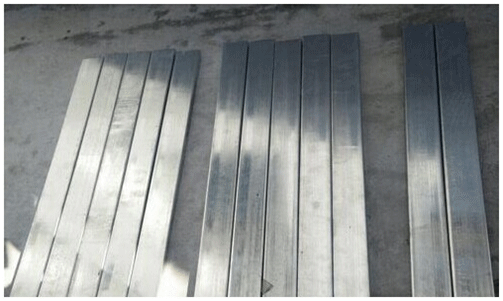

LED显示屏4*4和2*2方钢



LED显示屏4*4和2*2方钢

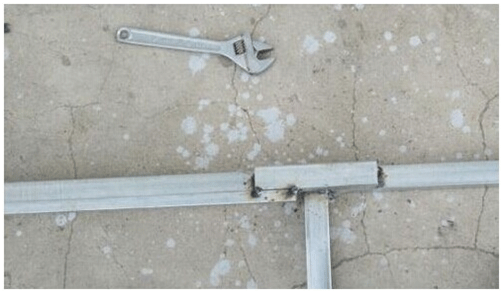

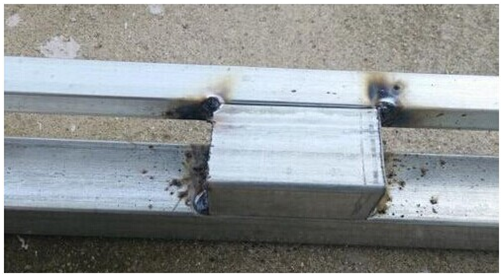

LED显示屏方通焊接

LED显示屏方通焊接

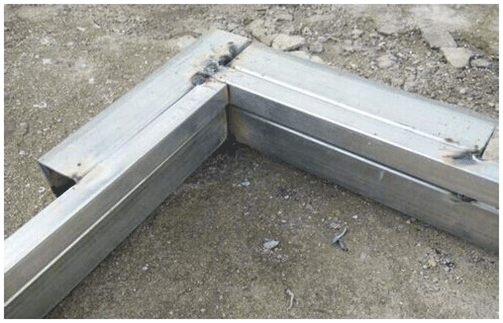

LED显示屏方通焊接1

LED显示屏方通焊接1





LED显示屏方通焊接2

LED显示屏方通焊接2

LED显示屏方通焊接3

LED显示屏方通焊接3

LED显示屏方通焊接4

LED显示屏方通焊接4

小连框做好后开始焊背条,前两块用板量着焊,找到尺寸后一直往下焊就行了。背条是40mm宽的,长度为2374mm左右,两头能够着好焊就行。焊好后的边框(照的是背面)边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。

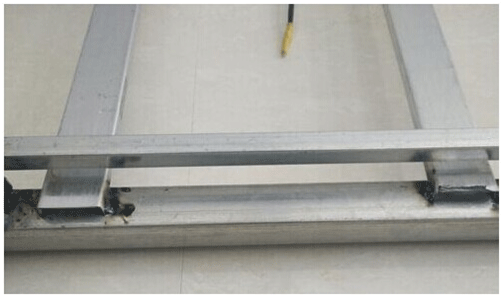

焊接背条





焊接背条

方钢背条





方钢背条

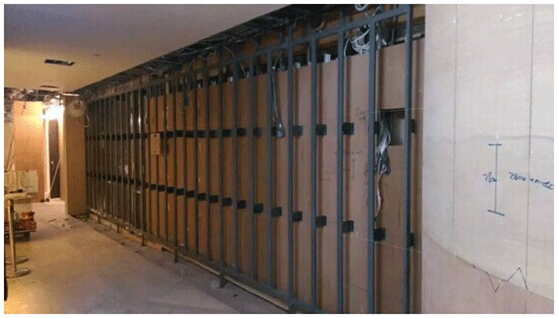

把焊接好的方钢固定在墙上



把焊接好的方钢固定在墙上

   二、装电源、控制卡、模组

架子挂好后,四周留10mm的空隙,因为室内屏不能做成加风扇的箱体框,只有靠这10mm的空隙简单通风了。

装电源的时候先接好两条成品电源线,5V输出一定要看好正负极,如果接反电源输出线的话,电源线、模组当时就冒烟,如果还连控制卡的话卡也烧了。

每根成品电源线有两个接头,这样每块电源能带四块模组。然后是220V连接,用2平方的软铜线把每一排串在一起就行,最后出三组220V电源线,进一个空开,空开上面进一对6平方的铜线。这块屏功率大约9千瓦,所以6平方线有剩余。

电源接好后装控制卡,控制卡用的是5块同步接收卡。

LED显示屏电源5V 40A

LED显示屏电源5V 40A

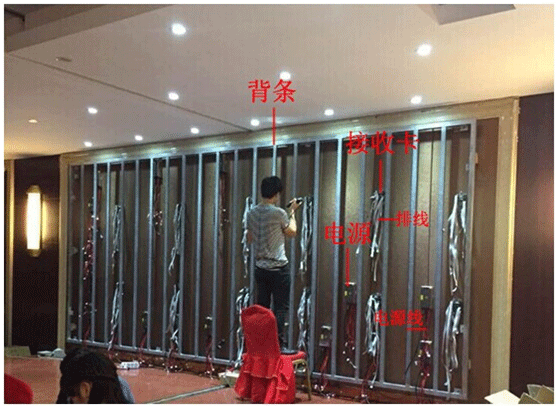

把电源固定在条屏的位置上

把电源固定在条屏的位置上

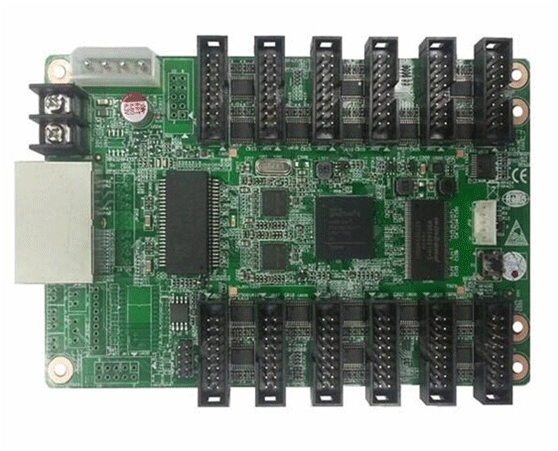

LED显示屏接收卡

LED显示屏接收卡

       三、接收卡与模组连接

   每张卡带三列模组,共36块板,这样每三列装一块卡,从就近的电源上取5V给卡供上电,注意正负极,然后用网线把5张卡连起来,靠电源接头的网口是输入口,右边是第1块卡,也是头卡,输入接的是电脑的千兆网卡,然后输出网口接的是第2块卡的输入口,第2块卡的输出口接的是第3块卡的输入口,这样一直到最后一张卡,第5张卡,输入接第4张卡的输出。输出口为空。

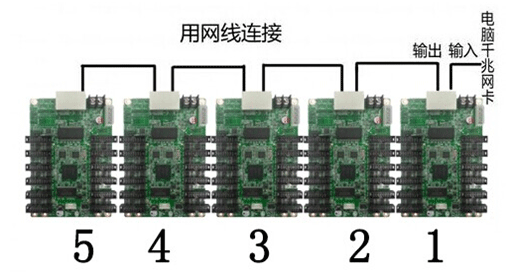

接收卡连网线示意图

接收卡连网线示意图

 装模组之前要用不锈钢包边,这仅仅是为了好看,也是安装单位要求的,专门找来了做不锈钢的师傅来量了尺寸,我估算了下他量完钢结构后加大了5mm吧,为方便能好安装又能卡死。

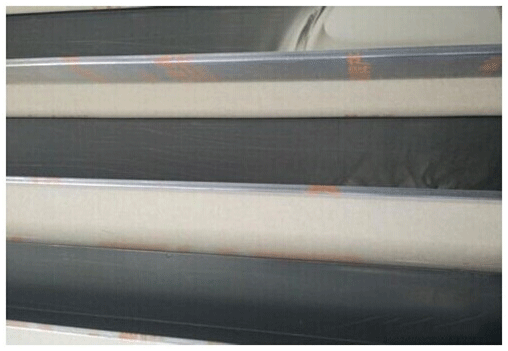

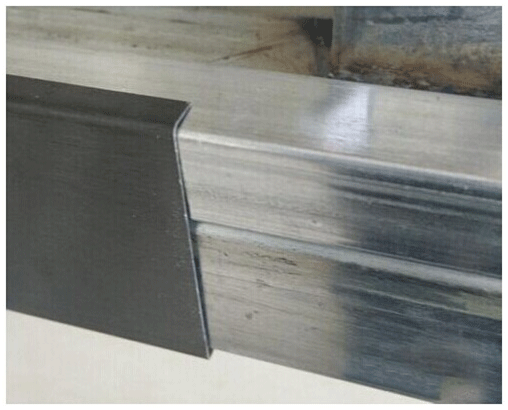

LED模组不锈钢包边

LED模组不锈钢包边

LED模组不锈钢包边1

LED模组不锈钢包边1

四、安装模组

扣好不锈钢边后就能开绐上模组了。从上往下或从下往上装,自带的排线长短只适合模组与模组的连接,从控制卡到模板的长排线是要自己做的,(也可以跟卖模组的要)最上面和最下面用的排线最长,大概是1米半长,下面开始制作长排线。

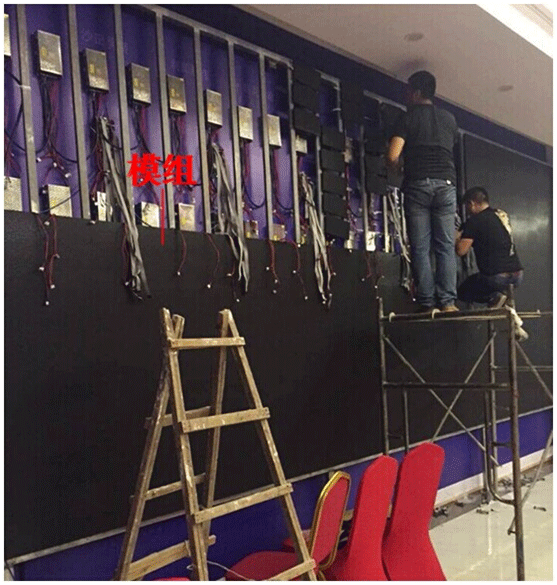

在方钢上安装LED模组

在方钢上安装LED模组

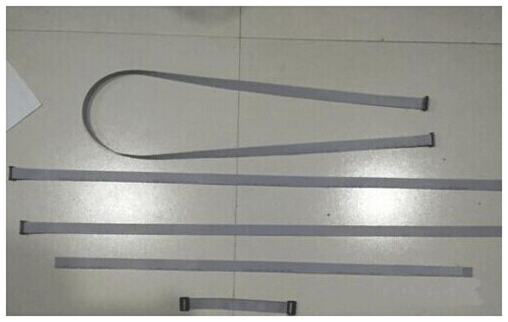

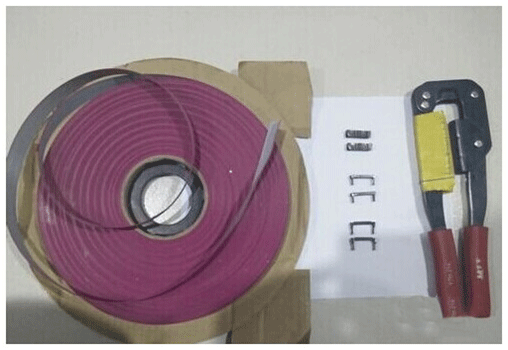

LED模组长排线和排线

LED模组长排线和排线

LED模组16P排线

LED模组16P排线



有工具的话,两头一压就行了,最后上那个固定卡子,很多时候因为背条支着放不平模组,装的时候还得剪掉,插排线的时候红边向上,模组的箭头向上,没有箭头的字向上,前面的输入连接后面的输出。

 这块彩屏共用5张卡,1块卡拖三列模组,每张卡上面有12T75接口,这块屏从上到下也是12排,当好插满,对应插好就可以了,屏接口的最下面一针标着OE,但是不是插排线的红边,(这个和单双色屏刚好相反),排线插反也不会烧模组或卡,只是模组上显示一条亮线。

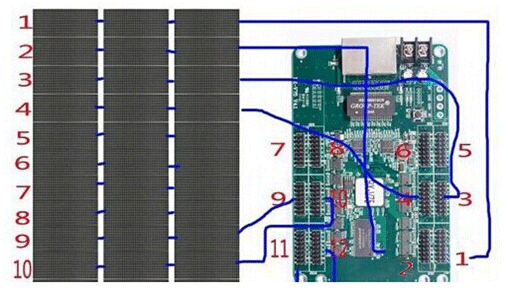

接收卡与模组接线示意图

接收卡与模组接线示意图

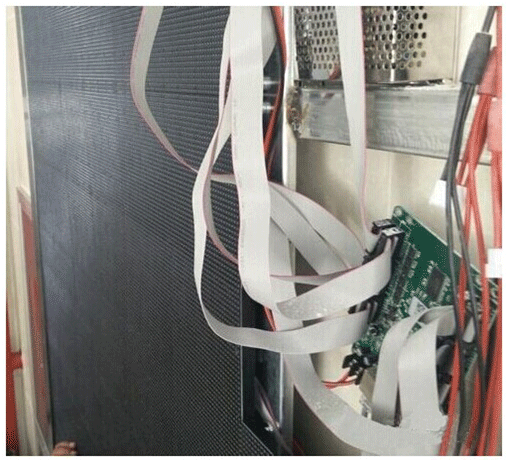

接收卡与模组接线实物图

接收卡与模组接线实物图

 五、调试

装好三列模组一张卡后通电测试,有问题的话及时解决,因为再装下一组的话就会盖住这张卡无法测试,控制卡上面有一个测试按键,如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息,正常的话再安装下一组,直到安装完成。





测试部分已安装好的模组是否正常显示

测试部分已安装好的模组是否正常显示

安装完所有的模组并包边



安装完所有的模组并包边

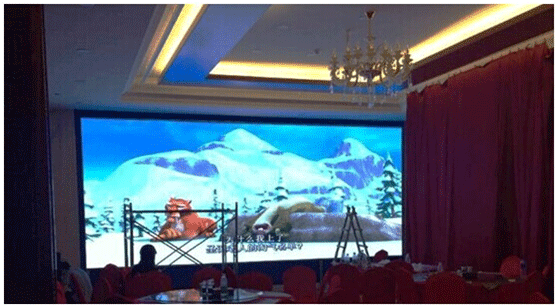

LED显示屏调试成功

LED显示屏调试成功

以上就是P4室内全彩LED显示屏从钢结构到模组、整屏,再到调试的安装教程,这种安装方式比购买整屏要节约很多成本。
